3D tiskárna v reklamě na pivo

Pragueprops

Popis studie

FDM: Technologie
Zortrax M200: Zařízení
ABS: Materiál

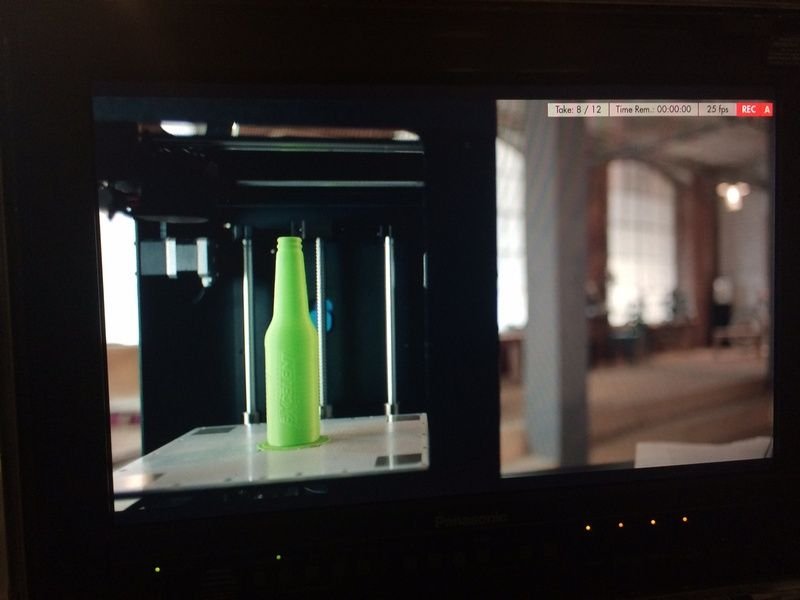

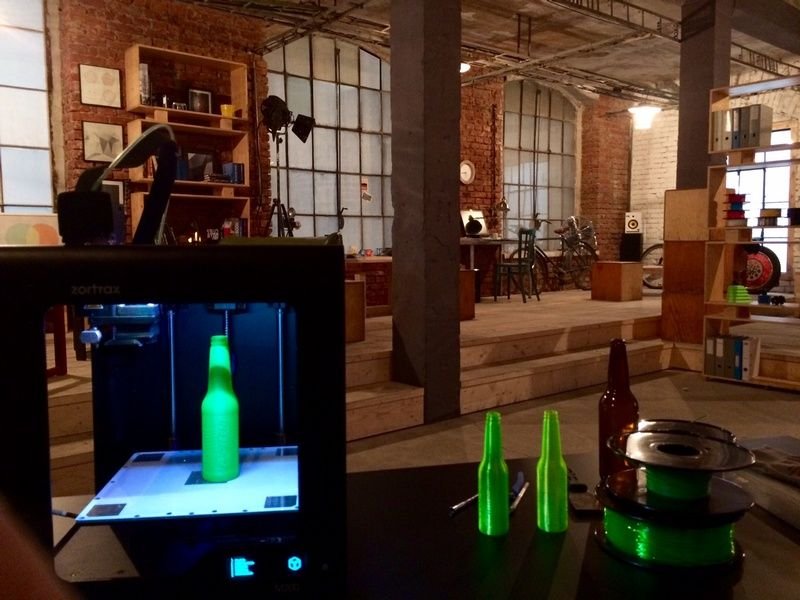

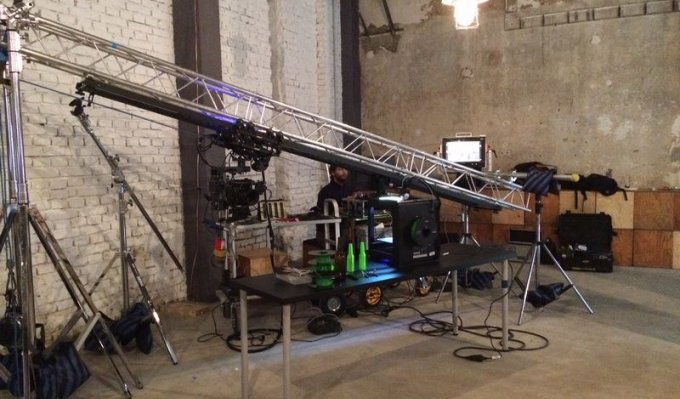

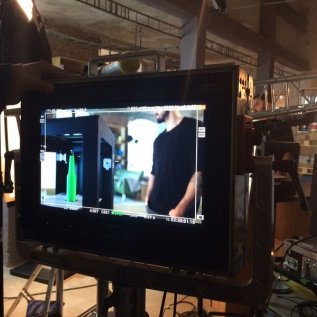

Pro natáčení nové reklamy na pivo eXcellent jsme připravili pro 3D tisk modely pivních lahví a vytiskli je na 3D tiskárně Zortrax M200 z průhledného materiálu. 3D tiskárna také účinkovala v samotné reklamně, kdy se na kameru natáčel kompletní tisk jednoho modelu lahve.

Foto a video: Pragueprops



Originál wimbledonského talíře ještě před 3D skenováním
Reference

Skenovali jsme wimbledonský talíř, který v roce 2011 vyhrála tenistka Petra Kvitová. Ten se v současné době nachází ve Fulneku v síni slávy naší úspěšné tenistky. Talíř byl převeden do 3D modelu a do budoucna je plánováno také vytvoření repliky na 3D tiskárně. Samotná digitalizace exponátů je cestou, jak návštěvníkům muzeí a galerií zajistit, co nejbližší kontakt s vystavovanými prvky. Jedním z plánů je dokonce nabídnout zážitek z prohlídky i nevidomým návštěvníkům. 3D replika bude v síni slávy sloužit jako haptická pomůcka.

Trofej má na sobě velice detailní a jemný vzor, který bylo zapotřebí zachytit. Pro kvalitní zdigitalizování proto musel být použit 3D skener té nejvyšší kvality. Vybrali jsme tedy 3D skener ATOS Q 12 M od firmy GOM/ZEISS, který umožňuje snímání s vysokým rozlišením až 33 bodů na milimetr. Takto vysoké rozlišení samozřejmě zmenšuje objem, který je možné nasnímat v jednom záběru. S touto situací jsme si poradili a podařilo se skenování výjimečné trofeje úspěšně provést.

Jelikož je talíř lesklý, bylo nutné ho na začátku zmatnit. K tomu skvěle posloužil speciální sprej ATTBLIME AB6 – G, který se na talíř aplikoval pomocí airbrush pistole. Jeho výhoda je, že po několika hodinách z povrchu beze zbytků vysublimoval a talíř jsme nemuseli po skenování čistit.

K digitalizaci celé trofeje bylo zapotřebí vytvořit více snímků. Software skeneru sám identifikoval společné tvarové oblasti a automaticky je spojil takzvanou „best-fit“ metodou. Nejlépe proběhlo skenování dna talíře, kde se prvních 20 záběrů zcela bez problému skládalo na sebe do jednoho celku. Ve druhé sérii záběrů, kdy se skenovací okno posunuto dále od středu talíře a překryvná plocha s předchozími záběry se zmenšila, už bylo potřeba softwaru ručně pomoci s prvotním zapolohováním záběru. Do míst, kde to složitý reliéf talíře umožňoval, se nalepily malé referenční body, které usnadnily automatické skládání záběrů do jednoho celku.

Horní část talíře se kvůli malému záběru (100x80 mm) skenovala v několika sériích záběrů. Vznikaly jakési „prstence“ proskenovaných oblastí a ty se pak spojovaly k sobě přes společné referenční body. Po zkušenosti s horní stranou se u spodní části talíře rovnou nalepily referenční značky na oblé hladké plochy a na místa, kde samolepka bodu nezakryla jemný reliéf.

Pro spojení obou stran talíře do jednoho celku se použily čtyři referenční body nalepené na obvodové hraně talíře. Spojení se podařilo s přesností 0,016 mm.

Celé skenování trvalo 4,5 hodiny a 357 pozic skeneru ve finále vygenerovalo projekt o velikosti 26 gigabajtů. Po zpracování dat procesem polygonizace je výsledkem polygonální síť s 80 miliony body a velikostí STL souboru 7,6 gigabajtů.

Přejít na případovku Arrow outward
Postel a knihovna z 3D tiskárny Voxeljet.
Reference

Rozsáhlé technologické možnosti 3D tiskáren Voxeljet využil francouzský designér François Brument, který na nich vytiskl celý obývací pokoj: jeho zdi i nábytek. Široko formátové tiskárny Voxeljet VX4000, umožňující tisk opravdu velkých forem s objemem až 8 m3, jsou ideální pro stavbu kompletních obytných prostor.

Finální exponát představuje skutečný model ložnice se sprchou a šatnou. Místnost zároveň může být podle potřeby rozdělena, police lze integrovat do stěn a povrchy mohou být odlišnými způsoby strukturovány. Všechny tyto elementy posouvají design obytných prostor na úplně novou úroveň.

Zdroj: www.voxeljet.com

Přejít na případovku Arrow outward
Náhradní díly z SLS 3D tiskárny Fuse 1 od firmy Formlabs.
Reference

Společnost Tessy Plastics se zabývá výrobou vstřikovaných plastových výrobků na zakázku pro zdravotnický, farmaceutický, diagnostický a spotřební průmysl. Mimo vstřikolisů využívá také několik 3D tiskáren. Patří k nim dvě tiskárny s technologií FDM, stroj PolyJet a dvě tiskárny Formlabs s technologií stereolitografie (SLA).

V roce 2021 společnost doplnila první SLS tiskárnu pro výrobu z nylonového prášku: Fuse 1. Tiskárnu pořídila pro výrobu plně funkčních náhradních dílů strojů. Díky tomu může prodlužit provozuschopnost používaných strojů a udržuje výrobu v chodu. 3D tiskárna se využívá také k vytváření funkčních prototypů před zavedením do sériové výroby. Tessy Plastics tak touto tiskárnou řeší problémy, pro které stávající SLA, Polyjet a FDM tiskárny nejsou určeny.

Výrobnímu a vývojovému týmu Tessy Plastics umožňuje vlastní tiskárna SLS Fuse 1 efektivně řešit různé potřeby. SLS 3D tisk je všestranný a vyráběné nylonové plastové díly vysoce kvalitní. Nylon je osvědčený plast a vytištěné díly mají mechanické vlastnosti srovnatelné s těmi, které jsou vyrobeny konvenčními postupy – vstřikováním.

3D tiskárnou Fuse 1 lze vyrábět současně více dílů. Pro design a vývoj produktů je neocenitelné, že návrhy mohou optimalizovat a upravovat v řádu dnů. Díky tomu je konečný produkt uveden na trh násobně rychleji, než bylo možné dříve při zadávání externím dodavatelům.

Fuse 1 zároveň umožňuje společnostem, jako je Tessy Plastics, vnést do svého podnikání průmyslovou sílu SLS díky cenově dostupnému a kompaktnímu systému pro výrobu funkčních dílů. Možnost tisknout náhradní díly pak snižuje riziko dlouhodobých odstávek výroby kvůli nedostupným náhradním dílům.

Přejít na případovku Arrow outward
Reference

Společnost Partial Hand Solutions se věnuje rozvoji technologií pro osoby všech věkových kategorií po amputaci. Od založení v roce 2007 poskytla společnost funkční řešení mnoha dětem i dospělým s částečnou amputací ruky a prstů nebo s rozsáhlejšími protetickými požadavky.

Cílem zakladatele Matthew Mikosze je nabízet pacientům produkty vyrobené na míru, což bylo dlouhou dobu značně komplikované. V Partial Hand Solutions zkoumali různé technologie, které by jim mohly k dosažení cíle dopomoci: od vstřikovacích strojů až po SLA a FDM 3D tiskárny.

Teprve nedávno měl Matthew možnost vyzkoušet novou SLS tiskárnu Fuse 1 od společnosti Formlabs spolu s postprocesní stanicí Fuse Sift. Ta otevírá nové možnosti pro výrobu zakázkových protéz, a to za přijatelnou cenu. Díky zařízení Fuse 1 a Fuse Sift je firma konečně schopna vyrábět vysoce funkční 3D tištěné protézy na míru jednotlivým pacientům. Partial Hand Solution tak poprvé tiskne lehké, odolné a trvanlivé díly díky technologii dostupné i pro malou firmu.

Podle Matthewa má využívání Fuse 1 dva hlavní přínosy. Prvním je efektivní pracovní postup, který snižuje náklady a zkracuje dobu návrhu produktu. Druhým jsou vysoká kvalita vytištěných dílů, které malé firmě umožňují vyrábět unikátní protézy na zakázku s dlouhou životností. Partial Hand Solutions byla schopna zcela nahradit outsourcované vstřikování plastů jedinou 3D tiskárnou Fuse 1. Podle Matthewa přinášejí nylonové díly z Fuse 1 čtyři hlavní výhody:

  • Nízké náklady na materiál
  • Svobodu při designu produktů
  • Vysokou produktivitu a výkonnost
  • Kvalitní materiály pro konečné použití

Výkonný 3D tisk je díky Fuse 1 dostupný i malým firmám, designérům a producentům.

Přejít na případovku Arrow outward
Rozstřikovací kroužek z 3D tiskárny HP Multi Jet Fusion 5200.
Reference

3D výroba má velmi široké uplatnění v řadě oborů. Zajímavou aplikací, se kterou jsme se setkali, byla výroba dílů pro hasiče. Pro záchranou hasičskou službu z Poličky jsme již opakovaně na 3D tiskárnách HP Multi Jet Fusion 5200 vyráběli rozstřikovací kroužky na hadice, díky kterým lze docílit rozptýlení proudu vody, která z hadice vychází.

Součástí kompletní výroby byl kromě vlastního 3D tisku také postprocessing, který zahrnoval jak čistění vyrobených dílů pomocí pískování, tak i jejich následné barvení. Rozstřikovací kroužky byly při výrobě přidány do tiskové úlohy k dalším dílům od jiných zákazníků. Díky této ohromné výhodě produkčních 3D tiskáren, kdy do jedné tiskové úlohy můžete kombinovat stovky dílů různých tvarů, bylo možné dodat finální výrobky hasičům z Poličky během několika dnů. Doba samotného 3D tisku je cca 10-12 hodin, tisk následně musí chladnout, což zabere dalších zhruba 18 hodin. Následně je možné výtisky z tiskové komory vyjmout a během několika hodin projdou všemi postprocesními úpravami. Pak jsou připraveny k odeslání.

Přejít na případovku Arrow outward
Cvičící hrazda AWA z high-end 3D tiskárny HP Multi Jet Fusion
Reference

Firma ILC FACTORY si v roce 2020 pořídila 3D tiskárnu HP, na níž získala dotaci na základě projektu na výrobu komponent pro zdravotnické pomůcky. ILC FACTORY provozuje high-end 3D tiskárnu HP Multi Jet Fusion 3D 4200, na které vyrábí mimo jiné hrazdu AWA, která je jako první na světě kompatibilní se závěsnými systémy. Instalaci tiskárny jsme měli na starost my z 3Dees Industries. Na práci s 3D tiskárnou není nic složitého, pracovníky ICL FACTORY jsme během pár týdnu zaškolili v produkci základních i složitějších výrobků.

S finální podobou univerzální tréninkové pomůcky pomohl vývojový institut RTI Západočeské Univerzity. Nosnost hrazdy je 120 kg a tiskový materiál polyamid PA12 může být doplněn eloxovaným hliníkem nebo karbonem. Samotný polyamid je po vytištění obarven na černo, takže skvěle ladí s ostatními materiály.

Tisková metoda Multi Jet Fusion poskytuje plně funkční díly s potřebnou pevností, jejichž výroba jinými metodami by byla finančně nevýhodná. Počet vyrobených kusů patrně nevystoupá k milionům, aby se vyplatila výroba vstřikováním plastu do formy, což je jinak běžný způsob výroby v masovém měřítku.

Vysoká kvalita výtisků je dána především patentovanou metodou 3D tisku Multi Jet Fusion (MJF), při níž je polymerový prášek vrstvu po vrstvě vytvrzován za pomoci speciálního inkoustu a infračerveného světla. Mezi nejpoužívanější materiál pro tisk patří nylon PA 12, který je využit právě pro hrazdu AWA, vysoká hustota výtisku a nízká poréznost je zde ideální. Oblíbený je také termoplastický polyuretan TPU, hodí se pro výrobky, které mají být pružné.

AWA nabízí cvičení s různými typy závěsů či lana, ale také se snadno promění v činku namontováním volitelných závaží. Další doplňky jsou stále ve vývoji.



Přejít na případovku Arrow outward
Čtečka čarových kódů pro operátory ve skladu byla vyrobena 3D tiskem tak, aby přesně plnila požadavky operátorů a zefektivnila jejich práci.
Reference

Proglove je mladou a inovativní firmou věnující se výrobě čteček čárových kódů. Jedná se o chytré na ruce nositelné čtečky, jejichž součástí je rukavice! Celkem vyrábí Proglove tři varianty čtečky MARK: s krátkým dosahem, dlouhým dosahem a nyní nově MARK Display, který uživateli přináší více informací (například kolik kusů je potřeba vybrat). Firma se věnuje i propojení jednotlivých produktů skrze aplikaci a v současné době pracuje na cloudovém řešení, které umožní zobrazovat údaje o používání jednotlivých zařízení. Firma díky tomu bude moci zlepšovat jednotlivé procesy a zvyšovat efektivitu.

S 3D tiskem začala firma Proglove v době, kdy se používal zejména na výrobu prototypů. K tisku používaly tiskárny FDM a vyráběly na nich počáteční prototypy. V současné době ale již 3D disk umožňuje mnohem více. Proglove spolupracuje se společností DyeMansion, od které využívá technologie pro postprocesní úpravu dílů.

Po vytisknutí čtečky čárových kódů na 3D tiskárně nejdříve dojde k automatickému očištění jednotlivých částí (Powershot C) a následně probíhá povrchová úprava (PolyShot Surfacing), díky čemuž je povrch pololesklý a odolný vůči poškrábání. V závěru je součástka nabarvena (DM60). Díky technologii DeepDye Coloring je povrch dokonale oranžově zbarvený. Využívání těchto spolehlivých postprocesních technologií firmě umožňuje neustále vyvíjet a zdokonalovat finální produkt a zároveň konkurovat tradičním výrobním technologiím, jako je vstřikování.

Zdroj: DyeMansion

Přejít na případovku Arrow outward
Výroba brýlí 3D tiskem umožní volit nejenom barevné provedení, ale vytvarovat brýle přesně podle potřeb zákazníka.
Reference

Götti je největším švýcarským výrobce brýlí. Společnost klade velký důraz na precizní zpracování produktů a jejich nestálou inovaci. Již od roku 2014 vyrábí designové brýle na 3D tiskárnách, k čemuž využívá i postprocesní technologie od společnosti DyeMansion

Využití 3D tisku pro výrobu brýlí umožnilo firmě Götti přizpůsobit finální produkt ještě více potřebám zákazníků a vyrábět lehčí brýle z více flexibilních materiálů. Společnost měla nicméně vysoké požadavky i v oblasti barev a finálního povrchu brýlí. Bylo zapotřebí vyrábět designové brýle ve specifických odstínech. Zároveň však bylo nutné zajistit, aby používaná barva neobsahovala alergeny a jiné iritující látky, jelikož přichází do kontaktu s lidskou kůží a byla vhodná do vnitřních i vnějších prostor, a tedy odolná vůči UV záření. Právě v tomto případě hrají důležitou roli technologická zařízení pro postprocesní úpravu dílů vyrobených 3D tiskem

Implementace 3D technologií firmy DyeMansion umožnila tyto přísná kritéria splnit. Firma Götti začala využívat tryskací systém pro čištění (Powershot C) a povrchové úpravy (Powershot S). Pro barvení používá barvící systém DM60. Povrchová úprava rámu brýlí je díky tomu jednotná a barvený odstín je možné reprodukovat. Díky čipu RFID v inkoustové kazetě a ukládání odpovídajících informací čtených barvícím systémem DM60 je Götti velmi flexibilní při výběru jednotlivých parametrů procesu, jako je barva, velikost znaku (loga) a následná povrchová úprava.

Přejít na případovku Arrow outward
Pro 3D tisk je jednou z ideálních aplikací pro výrobu náhradních dílů.
Reference

Daimler byla jednou z prvních společností v oblasti automobilové výroby, která začala investovat do aditivních technologií zaměřujících se nejen na výrobu plastových dílů, ale také na 3D tisk kovových dílů. První projekt v této oblasti společnost odstartovala v roce 2016 s cílem inovovat dodavatelský řetězec a zlepšit globální výrobu náhradních dílů. Vzhledem k tomu, že autobusy a nákladní automobily společnosti Daimler se skládají z více jak 3 tisíc odlišných náhradních součástek, byl dodavatelský řetězec velice složitý a časově i finančně nákladný.

Společnost Daimler zároveň klade velký důraz kvalitu finálních produktů. Kvalita povrchu a barva musí být shodná s barvou náhradních dílů vyráběných vstřikováním. Právě z toho důvodu začala spolupracovat s firmou DyeMansion, která byla schopná tyto vysoké standardy splnit, zejména díky kvalitním technologickým zařízením pro postprocesní úpravy dílů. Daimler začal využívat tryskací technologii pro čištění (Powershot C) a povrchové úpravy (Powershot S), a systém DM60 pro barvení bílých polyamidových částí. Pro výrobu tří speciálních šedých odstínů využila společnost Daimler technologii DyeMansion Color Matching.

K výhodám využití 3D tisku a technologií postprocesingu se vyjádřil Daniel Kluth: „Přechod na 3D tisk snižuje náklady, dodací lhůty a složitost dodavatelského řetězce. Pomáhá nám proto rychleji reagovat na potřeby zákazníků“. A jaké jsou tedy hlavní benefity využití technologií od firmy DyeMansion? Jsou čtyři: udržitelná výroba na vyžádání, přizpůsobené firemní barvy, ochrana textury, reprodukovatelné a sledovatelné procesy.

V současné době pracuje Daimler na dalším pokračování úspěšného projektu. Mělo by dojít ke rozšíření 3D kompetenčního centra, testování, výroby dalších náhradních dílů a také k certifikaci procesu s poskytovateli služeb, tak aby bylo možné vyrábět ve větších objemech.

Přejít na případovku Arrow outward
Šperky z 3D tiskárny. Upravené a nabarvené za využití technologií postprocesingu společnosti DyeMansion.
Reference

V oblasti umění, ale například i módy, umožňují 3D technologie výrobu širokého spektra dosud nevídaných tvarů a přizpůsobení jednotlivým zákazníkům. Firma Boltenstern se specializuje na výrobu kvalitních šperků, zejména potom náušnic, již více jak 50 let. V posledních letech však došlo v procesu jejich výroby k výrazným změnám. Marie Boltenstern, která tuto rodinou firmu vede od roku 2015, se vydala novým směrem. Začala při výrobě využívat 3D technologie! Téma 3D tisku se dostalo dokonce až do hlavního sloganu firmy, který zní „Jemné 3D tištěné šperky“. Kolekce všech mladých návrhářů jsou nyní vyráběny pomocí průmyslového 3D tisku a ručně kovaných prvků.

Jedním z důvodů pro zavedení inovativních 3D technologií a zejména technologických zařízení pro postprocesní úpravy dílů vyrobených 3D tiskem byla idea výroby náušnic v několika různých barvách a tvarech. Společnost hledala způsob, jakým nabarvit malé a flexibilní plastové části náušnic. Nakonec navázala spolupráci s německým poskytovatelem služeb 3D tisku Formrise, který je zároveň výrobním partnerem firmy DyeMansion.

Polyamidové náušnice jsou vyráběny na 3D tiskárně Formiga P 110. Surové části jsou poté automaticky vyčištěny systémem Powershot C a systém Powershot S dodává dílům pololesklý vzhled. Tento proces trvá pouhých 10 minut. Na závěr jsou přívěsky obarveny za využití technologie DeepDye Coloring (DM60).

V nové kolekci si díky využití 3D technologií společnosti DyeMansion mohou zákazníci i zákaznice vybírat z 20 odlišných barev!

Přejít na případovku Arrow outward
Muž si prohlíží ruční teploměr z 3D tiskárny UnionTech
Reference

Technologie 3D tisku opět ukázaly svou užitečnost. Díky využití 3D tiskárny Uniontech se podařilo expertům z YunHanXinCheng (YunHan core city) za pouhých deset dní vyrobit plně funkční pistoli na měření teploty. Obdobně jako ochranné štíty a respirátory, byl teploměr vyvinut v souvislosti s aktuální pandemií Covd-19. Tento ruční bezdotykový měřič teploty slouží pro prevenci a kontrolu.

Je až neuvěřitelné, že celý proces od zahájení projektu až po výrobu finálních výrobků na 3D tiskárně Uniontech trval pouhých deset dní. Právě inteligentní výroba využívající 3D tisk pro výrobu pláště teploměru byla jedním z klíčových elementů úspěšnosti. Zároveň byla využívána flexibilní výrobní linka a služba PCBA založená využívání big data.

Hlavním motem města YunHan je „Propojování světa elektroniky a společné průmyslové prosperity“, což se zdá zatím celkem daří!

Přejít na případovku Arrow outward
Vytištěný díl ve stavební komoře v SLA 3D tiskárně RSPro 600 společnosti UnionTech
Reference

Společnost Partial Hand Solutions se věnuje rozvoji technologií pro osoby všech věkových kategorií po amputaci. Od založení v roce 2007 poskytla společnost funkční řešení mnoha dětem i dospělým s částečnou amputací ruky a prstů nebo s rozsáhlejšími protetickými požadavky.

Cílem zakladatele Matthew Mikosze je nabízet pacientům produkty vyrobené na míru, což bylo dlouhou dobu značně komplikované. V Partial Hand Solutions zkoumali různé technologie, které by jim mohly k dosažení cíle dopomoci: od vstřikovacích strojů až po SLA a FDM 3D tiskárny.

Teprve nedávno měl Matthew možnost vyzkoušet novou SLS tiskárnu Fuse 1 od společnosti Formlabs spolu s postprocesní stanicí Fuse Sift. Ta otevírá nové možnosti pro výrobu zakázkových protéz, a to za přijatelnou cenu. Díky zařízení Fuse 1 a Fuse Sift je firma konečně schopna vyrábět vysoce funkční 3D tištěné protézy na míru jednotlivým pacientům. Partial Hand Solution tak poprvé tiskne lehké, odolné a trvanlivé díly díky technologii dostupné i pro malou firmu.

Podle Matthewa má využívání Fuse 1 dva hlavní přínosy. Prvním je efektivní pracovní postup, který snižuje náklady a zkracuje dobu návrhu produktu. Druhým jsou vysoká kvalita vytištěných dílů, které malé firmě umožňují vyrábět unikátní protézy na zakázku s dlouhou životností. Partial Hand Solutions byla schopna zcela nahradit outsourcované vstřikování plastů jedinou 3D tiskárnou Fuse 1. Podle Matthewa přinášejí nylonové díly z Fuse 1 čtyři hlavní výhody:

  • Nízké náklady na materiál
  • Svobodu při designu produktů
  • Vysokou produktivitu a výkonnost
  • Kvalitní materiály pro konečné použití

Výkonný 3D tisk je díky Fuse 1 dostupný i malým firmám, designérům a producentům.

Přejít na případovku Arrow outward
Průhledný model srdce vyrobený 3D tiskem v rukou operátora
Reference

Společnost Partial Hand Solutions se věnuje rozvoji technologií pro osoby všech věkových kategorií po amputaci. Od založení v roce 2007 poskytla společnost funkční řešení mnoha dětem i dospělým s částečnou amputací ruky a prstů nebo s rozsáhlejšími protetickými požadavky.

Cílem zakladatele Matthew Mikosze je nabízet pacientům produkty vyrobené na míru, což bylo dlouhou dobu značně komplikované. V Partial Hand Solutions zkoumali různé technologie, které by jim mohly k dosažení cíle dopomoci: od vstřikovacích strojů až po SLA a FDM 3D tiskárny.

Teprve nedávno měl Matthew možnost vyzkoušet novou SLS tiskárnu Fuse 1 od společnosti Formlabs spolu s postprocesní stanicí Fuse Sift. Ta otevírá nové možnosti pro výrobu zakázkových protéz, a to za přijatelnou cenu. Díky zařízení Fuse 1 a Fuse Sift je firma konečně schopna vyrábět vysoce funkční 3D tištěné protézy na míru jednotlivým pacientům. Partial Hand Solution tak poprvé tiskne lehké, odolné a trvanlivé díly díky technologii dostupné i pro malou firmu.

Podle Matthewa má využívání Fuse 1 dva hlavní přínosy. Prvním je efektivní pracovní postup, který snižuje náklady a zkracuje dobu návrhu produktu. Druhým jsou vysoká kvalita vytištěných dílů, které malé firmě umožňují vyrábět unikátní protézy na zakázku s dlouhou životností. Partial Hand Solutions byla schopna zcela nahradit outsourcované vstřikování plastů jedinou 3D tiskárnou Fuse 1. Podle Matthewa přinášejí nylonové díly z Fuse 1 čtyři hlavní výhody:

  • Nízké náklady na materiál
  • Svobodu při designu produktů
  • Vysokou produktivitu a výkonnost
  • Kvalitní materiály pro konečné použití

Výkonný 3D tisk je díky Fuse 1 dostupný i malým firmám, designérům a producentům.

Přejít na případovku Arrow outward
Toyota GT86 stojí na velké asfaltové ploše
Reference

Společnost Partial Hand Solutions se věnuje rozvoji technologií pro osoby všech věkových kategorií po amputaci. Od založení v roce 2007 poskytla společnost funkční řešení mnoha dětem i dospělým s částečnou amputací ruky a prstů nebo s rozsáhlejšími protetickými požadavky.

Cílem zakladatele Matthew Mikosze je nabízet pacientům produkty vyrobené na míru, což bylo dlouhou dobu značně komplikované. V Partial Hand Solutions zkoumali různé technologie, které by jim mohly k dosažení cíle dopomoci: od vstřikovacích strojů až po SLA a FDM 3D tiskárny.

Teprve nedávno měl Matthew možnost vyzkoušet novou SLS tiskárnu Fuse 1 od společnosti Formlabs spolu s postprocesní stanicí Fuse Sift. Ta otevírá nové možnosti pro výrobu zakázkových protéz, a to za přijatelnou cenu. Díky zařízení Fuse 1 a Fuse Sift je firma konečně schopna vyrábět vysoce funkční 3D tištěné protézy na míru jednotlivým pacientům. Partial Hand Solution tak poprvé tiskne lehké, odolné a trvanlivé díly díky technologii dostupné i pro malou firmu.

Podle Matthewa má využívání Fuse 1 dva hlavní přínosy. Prvním je efektivní pracovní postup, který snižuje náklady a zkracuje dobu návrhu produktu. Druhým jsou vysoká kvalita vytištěných dílů, které malé firmě umožňují vyrábět unikátní protézy na zakázku s dlouhou životností. Partial Hand Solutions byla schopna zcela nahradit outsourcované vstřikování plastů jedinou 3D tiskárnou Fuse 1. Podle Matthewa přinášejí nylonové díly z Fuse 1 čtyři hlavní výhody:

  • Nízké náklady na materiál
  • Svobodu při designu produktů
  • Vysokou produktivitu a výkonnost
  • Kvalitní materiály pro konečné použití

Výkonný 3D tisk je díky Fuse 1 dostupný i malým firmám, designérům a producentům.

Přejít na případovku Arrow outward
Organický tvar odlitého kovového dílu opracovávaný dělníkem
Reference

Společnost Partial Hand Solutions se věnuje rozvoji technologií pro osoby všech věkových kategorií po amputaci. Od založení v roce 2007 poskytla společnost funkční řešení mnoha dětem i dospělým s částečnou amputací ruky a prstů nebo s rozsáhlejšími protetickými požadavky.

Cílem zakladatele Matthew Mikosze je nabízet pacientům produkty vyrobené na míru, což bylo dlouhou dobu značně komplikované. V Partial Hand Solutions zkoumali různé technologie, které by jim mohly k dosažení cíle dopomoci: od vstřikovacích strojů až po SLA a FDM 3D tiskárny.

Teprve nedávno měl Matthew možnost vyzkoušet novou SLS tiskárnu Fuse 1 od společnosti Formlabs spolu s postprocesní stanicí Fuse Sift. Ta otevírá nové možnosti pro výrobu zakázkových protéz, a to za přijatelnou cenu. Díky zařízení Fuse 1 a Fuse Sift je firma konečně schopna vyrábět vysoce funkční 3D tištěné protézy na míru jednotlivým pacientům. Partial Hand Solution tak poprvé tiskne lehké, odolné a trvanlivé díly díky technologii dostupné i pro malou firmu.

Podle Matthewa má využívání Fuse 1 dva hlavní přínosy. Prvním je efektivní pracovní postup, který snižuje náklady a zkracuje dobu návrhu produktu. Druhým jsou vysoká kvalita vytištěných dílů, které malé firmě umožňují vyrábět unikátní protézy na zakázku s dlouhou životností. Partial Hand Solutions byla schopna zcela nahradit outsourcované vstřikování plastů jedinou 3D tiskárnou Fuse 1. Podle Matthewa přinášejí nylonové díly z Fuse 1 čtyři hlavní výhody:

  • Nízké náklady na materiál
  • Svobodu při designu produktů
  • Vysokou produktivitu a výkonnost
  • Kvalitní materiály pro konečné použití

Výkonný 3D tisk je díky Fuse 1 dostupný i malým firmám, designérům a producentům.

Přejít na případovku Arrow outward
Kompletní model kosmické lodi pro filmové účely v sytě zelené barvě na černém pozadí
Reference

Společnost Partial Hand Solutions se věnuje rozvoji technologií pro osoby všech věkových kategorií po amputaci. Od založení v roce 2007 poskytla společnost funkční řešení mnoha dětem i dospělým s částečnou amputací ruky a prstů nebo s rozsáhlejšími protetickými požadavky.

Cílem zakladatele Matthew Mikosze je nabízet pacientům produkty vyrobené na míru, což bylo dlouhou dobu značně komplikované. V Partial Hand Solutions zkoumali různé technologie, které by jim mohly k dosažení cíle dopomoci: od vstřikovacích strojů až po SLA a FDM 3D tiskárny.

Teprve nedávno měl Matthew možnost vyzkoušet novou SLS tiskárnu Fuse 1 od společnosti Formlabs spolu s postprocesní stanicí Fuse Sift. Ta otevírá nové možnosti pro výrobu zakázkových protéz, a to za přijatelnou cenu. Díky zařízení Fuse 1 a Fuse Sift je firma konečně schopna vyrábět vysoce funkční 3D tištěné protézy na míru jednotlivým pacientům. Partial Hand Solution tak poprvé tiskne lehké, odolné a trvanlivé díly díky technologii dostupné i pro malou firmu.

Podle Matthewa má využívání Fuse 1 dva hlavní přínosy. Prvním je efektivní pracovní postup, který snižuje náklady a zkracuje dobu návrhu produktu. Druhým jsou vysoká kvalita vytištěných dílů, které malé firmě umožňují vyrábět unikátní protézy na zakázku s dlouhou životností. Partial Hand Solutions byla schopna zcela nahradit outsourcované vstřikování plastů jedinou 3D tiskárnou Fuse 1. Podle Matthewa přinášejí nylonové díly z Fuse 1 čtyři hlavní výhody:

  • Nízké náklady na materiál
  • Svobodu při designu produktů
  • Vysokou produktivitu a výkonnost
  • Kvalitní materiály pro konečné použití

Výkonný 3D tisk je díky Fuse 1 dostupný i malým firmám, designérům a producentům.

Přejít na případovku Arrow outward
Velomobil z 3D tiskárny Voxeljet a mlatové cestě
Reference

Společnost Partial Hand Solutions se věnuje rozvoji technologií pro osoby všech věkových kategorií po amputaci. Od založení v roce 2007 poskytla společnost funkční řešení mnoha dětem i dospělým s částečnou amputací ruky a prstů nebo s rozsáhlejšími protetickými požadavky.

Cílem zakladatele Matthew Mikosze je nabízet pacientům produkty vyrobené na míru, což bylo dlouhou dobu značně komplikované. V Partial Hand Solutions zkoumali různé technologie, které by jim mohly k dosažení cíle dopomoci: od vstřikovacích strojů až po SLA a FDM 3D tiskárny.

Teprve nedávno měl Matthew možnost vyzkoušet novou SLS tiskárnu Fuse 1 od společnosti Formlabs spolu s postprocesní stanicí Fuse Sift. Ta otevírá nové možnosti pro výrobu zakázkových protéz, a to za přijatelnou cenu. Díky zařízení Fuse 1 a Fuse Sift je firma konečně schopna vyrábět vysoce funkční 3D tištěné protézy na míru jednotlivým pacientům. Partial Hand Solution tak poprvé tiskne lehké, odolné a trvanlivé díly díky technologii dostupné i pro malou firmu.

Podle Matthewa má využívání Fuse 1 dva hlavní přínosy. Prvním je efektivní pracovní postup, který snižuje náklady a zkracuje dobu návrhu produktu. Druhým jsou vysoká kvalita vytištěných dílů, které malé firmě umožňují vyrábět unikátní protézy na zakázku s dlouhou životností. Partial Hand Solutions byla schopna zcela nahradit outsourcované vstřikování plastů jedinou 3D tiskárnou Fuse 1. Podle Matthewa přinášejí nylonové díly z Fuse 1 čtyři hlavní výhody:

  • Nízké náklady na materiál
  • Svobodu při designu produktů
  • Vysokou produktivitu a výkonnost
  • Kvalitní materiály pro konečné použití

Výkonný 3D tisk je díky Fuse 1 dostupný i malým firmám, designérům a producentům.

Přejít na případovku Arrow outward
Motorka Münch Mammut z dílů tištěných na 3D tiskárně, stojí na silnici
Reference

Motorka Münch 4 TTS (známá také pod označením Münch Mammut) je mezi motorkáři legendou a opravdovým kultem. Mezi nadšenci se jedná o jeden z nejvyhledávanějších motocyklů. Běhen deseti let ale firma vyrobila pouze kolem 500 motorek tohoto modelu a sehnat nějakou funkční je v dnešní době opravdový problém.

Markus Pohl z německého Straubingu si rozhodl splnit svůj celoživotní sen a postavit si vlastní Münch Mammut. I přesto, že se jednalo o velmi ambiciózní projekt, podařilo se ho úspěšně realizovat. Kovodělníkovi z německého Straubingu za využití technologie 3D tisku firmy Voxeljet vytvořil úplně nový model motorky z dílů tištěných na 3D tiskárně!

Nejdříve originální motocykl rozmontoval a celý postupně digitalizoval za pomoci technologie 3D skenování. Vygenerované datové sady byly dále zpracovány na počítači, aby se mohly vytvořit odpovídající licí formy. Bylo zapotřebí vytvořit opravdu kvalitní součástky, které budou přesně odpovídat svému originálu. Právě to umožňovala 3D technologie Voxeljetu.

Jak uvedl sám Markus Pohl: „3D tisk má tu výhodu, že můžete vyrábět pískové formy rychle a bez použití nástrojů. Formy jsem díky tomu měl připravené k lití během několika dní a nemusel jsem čekat dalších šest až osm týdnů.“ Markusi Pohlovi se díky spolupráci s Voxeljetem a využití technologie 3D tisku podařilo sestavit celou motorku za pouhý jeden rok!

Přejít na případovku Arrow outward
Digitální model a vedle nich finální podoba ochranných brýlí z SLA 3D tiskárny
Reference

Téma boje proti pandemii covid-19 je stále aktuální a technologie 3D tisku se v tomto ohledu staly velmi důležitým pomocníkem. Ukázkou je i spolupráce společnosti UnionTech se Shanghai University, kde se výzkumníci z oblasti elektrotechniky a automatizace pustili do výroby ochranných nemocničních brýlí.

Všechno proběhlo velmi rychle, tak aby byly ochranné pomůcky do nemocnic doručeny co nejdříve. V první řadě byly na 3D tiskárně UnionTech vytvořeny vzorky a členové týmu vyzkoušeli různé tiskové materiály a způsoby odlévání. Nakonec vybrali pro 3D tisk fotocitlivou pryskyřici a termoplastický polyuretanový elastomer (TPU).

Tisklo se na 3D tiskárnách Pilot 450, které jsou charakteristické vysokorychlostním skenováním, vysokou účinností a rychlou rychlostí tisku. Tiskárny Pilot 450 mohou zvýšit svou účinnost až na 400 % a zařízení je velmi stabilní.

Přejít na případovku Arrow outward
Finální 3D model Chicago Hancock building z tiskárny UnionTech na tmavém stole
Reference

Společnost Uniontech se společně s firmou RP America pustila do odlehčování finálních produktů tištěných na 3D tiskárnách Uniontech. Hlavním cílem bylo výrazně snížit množství využitého materiálu a náklady na výrobu. Pro odlehčení využili aditivní technologii stereolitografie (SLA).

Odlehčení může být ve finále dosaženo pouhým vyhloubením konstrukce, ale i komplikovanějšími způsoby. Mezi ně lze zařadit vyztužení dutého dílu různými konstrukčními prvky nebo vytvoření konstrukce se dvěma stěnami vyztuženými vnitřní mřížkou.

Využití metody odlehčování (topologické optimalizace) je velice efektivní při tvorbě architektonických modelů. Na polovinu se podařilo snížit spotřební materiál například při výrobě modelu Chicago Hancock building. RP America a Uniontech společně vytvořili dvě verze modelů na 3D tiskárně UnionTech Pilot 450 stereolithography.

Využili materiál Somos WaterClear 10122, který je průzračný a umožňuje snadno vidět vnitřní mřížku. Pro dosažení vizuálního kontrastu vyrobili antény v horní části obou budov z bílého materiálu Somos NeXt. Jeden z modelů byl postaven s pevnými zdmi a druhý s dutými stěnami vyztuženými vnitřní mřížkou. Výsledky mluví za vše: pevná zeď byla dvakrát těžší, než ta druhá (model s pevnými zdmi váží 0,6 kg a model s dutými a vyztuženými zdmi 0,3 kg).

Přejít na případovku Arrow outward
Vytištěné formy na rovnátka z 3D tiskárny UnionTech
Reference

3D technologie společnosti UnionTech využila čínská firma Smartee sídlící v industriálním parku Jiaxing. Jedná se o jednoho z největších čínských výrobců neviditelných rovnátek.

Klíčová pro navázání spolupráce byla možnost využít stereolitografické (SLA) zařízení UnionTech, které umožňuje přizpůsobení a hromadnou výrobu ve vysokém rozlišení a kvalitě. SLA je metoda vytváření objektů postupným vytvrzováním polymerů prostřednictvím záření odlišných vlnových délek (většinou se jedná o UV záření).

Stereolitografie představuje jednu z nepřesnějších metod 3D tisku a 3D technologie UnionTech o tloušťce 0,1 mm zcela splňuje vysoké požadavky firmy. Smartee využívá proces stereolitografie k vytváření nástrojů založených na datech z programu CAD pro sekundární tepelné tvarování neviditelných rovnátek.



Přejít na případovku Arrow outward
Hliníkový díl pro hyperloop vyrobený díky 3D tiskárně Voxeljet.
Reference

Technologii 3D tisku společnosti Voxeljet využili vědci z Delft University of Technology. Konkrétně tým věnující se výrobě Hyperloopu (speciálního transportního modulu). Třicetičlenný tým se skládá z akademických pracovníků z odlišných oborů, ale i studentů PhD a v roce 2013 se účastnil soutěže „SpaceX Hyperloop Pod Contest“ organizované Elonem Muskem.

Univerzitní tým potřeboval kvalitního partnera pro výrobu specifických hliníkových dílů. Tím se stal Voxeljet, který jim následně na tiskárnách VX1000 v německém Friedbergu vytiskl formy pro odlévání jednotlivých komponent. Tato univerzální 3D tiskárna VX1000 je ideální pro odlišné průmyslové aplikace.

Pro odlévání dílů byly formy z 3D tiskárny namontovány na voskový strom. Strom se následně zalil keramikou a ta se vložila do pece pro vytvrzení. Aplikovaný kov - hliník - se také upravil, aby se zlepšila jeho pevnost a usnadnilo se jeho další zpracování. Finální produkt je díky tomu bezpečný, rychlý, spolehlivý a efektivní. Model v měřítku 1:2 může dosáhnout rychlosti více než 400 Km/h a je zároveň schopen přepravovat zavadala i cestující. Konstrukce transportní modulu je velice lehká, váží pouhých 149 kg!



Přejít na případovku Arrow outward
Kostra Velociraptora z 3D tiskárny Voxeljet.
Reference

V posledních letech lze pozorovat, že se technologie 3D tisku dostávají i do méně tradičních odvětví. Tuto situaci vysvětlit Tobias King, ředitel marketingu a aplikací ve Voxeljet: „Neexistuje jednodušší metoda pro duplikování vzácných nálezů a pro rekonstrukci či generování historických chrámů, soch nebo koster než 3D tisk.“

Na využití 3D tisku v oblasti umění se specializuje i Voxeljet, který je připraven na odlišné požadavky těchto klientů. Disponuje totiž odlišnými aditivními systémy, které lze využít na 3D tisk dílů či kompletních modelů téměř jakékoli velikosti. Díky tomu šlo vytvořit kompletní kostru dinosaura pro vědecké účely. Vznikly celkem dva prehistoričtí obři: Velociraptor a Stegosaurus.

Model Velociraptora měří 3,66 metrů a vytisknutí jednotlivých kostí zabralo přibližně tři dny. Nejdříve se naskenovaly existující části skeletu. Jednotlivé kosti se následně rozdělily do devíti kategorií a poté za pomoci animačních programů se uspořádaly do kompletní kostry.

Finální model se podařilo zkonstruovat za pouhých osm pracovních dnů. Kostry vytisknuté na tiskárně Voxeljet byly napuštěny epoxidovou pryskyřicí a nabarveny. V posledním kroku technický tým jednotlivé díly namontoval na dříve zkonstruovaný ocelový rám, který tvoří páteř modelu.



Přejít na případovku Arrow outward
Barevné obroučky brýlí Oakley držené v ruce
Reference

HP spolupracuje s kalifornskou a celosvětově známou sportovní značkou Oakley, která využívá 3D tiskárny pro výrobu prototypů a funkčních částí rozličných produktů, zejména potom brýlí.

Oakley začala s integrací aditivních technologií do výroby již na začátku 90. let a od roku 2018 využívá technologii HP Multi Jet Fusion. Konkrétně se jedná o 3D tiskárnu HP Jet Fusion 580. Díky zavedení inovativního aditivního výrobního systému došlo ke zkrácení vývojových stádií finálního produktu. Proces vývoje výrobku byl výrazně urychlen, neboť designéři mohou nyní vyrábět a testovat barevně sladěné součásti za jediný den! Normálně by tento proces trval 2-3 týdny.

Oakley je firmou kladoucí velký důraz na ty nejvyšší designové standardy, a právě inovativní 3D tisk jim výrazně napomáhá k jejich dosažení. HP Jet Fusion 580 totiž umí tisknout i plně barevné funkční díly při zachování optimálních mechanických vlastností.

Pro výrobu prototypů je využíván polymer CB PA 12.

Přejít na případovku Arrow outward
Zdravotní sestry zkouší 3D vytištěný respirátor
Reference

3Dees Industries koordinovalo výrobu a montáž respirátorů, jejichž základní část (tělo polomasky s komponenty) je vytištěná na 3D tiskárně HP Jet Fusion 4200 a 5200. Dodávka více než 3000 kompletů byla dodána do několika týdnů Ministerstvu zdravotnictví ČR na základě rámcové objednávky.

Respirátory vyvinulo ČVÚT (konkrétně CIIRC) pod názvem RP95-3D jako ochrannou polomasku třídy FFP3 s vyměnitelnými externími filtry.

Úkolem 3Dees Industries bylo rychle zajistit koordinovanou výrobu na všech instalovaných výrobních 3D tiskárnách technologie HP Jet Fusion 4200 a 5200 v České republice a následnou jednoduchou montáž všech dalších komponentů – vedle těla masky se jedná o silikonové těsnění, filtr a upínací pásky.

Respirátory získaly certifikaci CIIRC RP95-3D dle ČSN EN 140:1999 pro aditivní technologii HP Multi Jet Fusion, která zajistí nepropustnost povrchu vytištěných komponentů. Cílem dalšího vývoje na ČVÚT bylo vylepšit design, zjednodušit finální montáž a využít další výrobní technologie.

Celý projekt dodávky respirátorů byl nekomerční povahy.

Bližší informace o projektu vývoje respirátoru také naleznete na stránkách ČVÚT (CIIRC).


Přejít na případovku Arrow outward
Trojsedadlo pro letadlo s 3D vytištěnými područkami
Reference

Idea Air s.r.o. se podílí na vývoji leteckého trojsedadla pro ekonomickou třídu letounu Airbus A320 a Boeing 737.

Design trojsedadla byl navržen studiem PriestmanGood z Londýna, které se zaměřuje na návrh průmyslového designu leteckých interiérů leteckých společností a jiných produktů (v současnosti např. Hyperloop).

Idea Air spolupracovala na vývoji sedadla s firmami KDN (engineering), Greiner Aerospace (PUR pěny, potahy), RWP Reliant Worldwide Plastic (plastové vstřikované područky), BLS Bright Light Structures (kompozitová záda) a další.

Díky konstrukci frézovaných dílů z duralu, samonosnému sedáku a kompozitové zádové opěrce se podařilo dosáhnout velice nízké váhy sedadla.

3Dees Industries dodalo 3D tištěné područky na výstavu Aircraft Interier Expo 2019 v Hamburku, kde vydržely velmi hrubé zacházení. Vystavovatel nemusel měnit žádnou područku ani po opření a usazování mohutnějších pasažérů. Na přiložených snímcích je vidět expozice a gymnastické cvičení nejlehčího člena týmu vystavovatelů na područkách.

Idea Air s.r.o. vznikla jako dceřiná firma společnosti BorCAD - původně jako vývojové centrum pro BorCAD. Společnost BorCAD vyvíjí a vyrábí sedadla pro osobní železniční dopravu.

Přejít na případovku Arrow outward
Skupina cyklistů s gravelovými koly Repete s 3D tištěnými prvky
Reference

Pro českého výrobce kol Repete tiskneme na 3D tiskárnách HP Jet Fusion 4200 a 5200 průchodky.  Průchodky jsou z houževnatého materiálu PA 12 a slouží na rámech jako vodítka (popř. záseky) pro integrované vedení řadících lanek a brzdového bowdenu vnitřkem rámu. Díky použitému materiálu má součástka plnou výplň, nízkou pórovitost a jednotlivé vrstvy jsou lidským okem nezaznamenatelné.

Celý systém integrovaného vedení a průchodek byl navržen tak, aby některé z průchodek byly vyměnitelné a rám byl kompatibilní pro mechanické i elektronické řazení. Rámy tak mohou být vyráběny v jedné variantě a mění se pouze průchodky. „Řazení je méně náchylné na nečistoty a systém taky přidává na estetice kola,“ říká spoluzakladatel značky Robin Fišer.

3D tisk HP výrazně napomohl variabilitě řešení a zároveň umožnil nejen rychlý vývoj celého systému, ale také okamžitou výrobu finálních dílů.

Pražská značka Repete představila v červnu 2019 po několikaletém vývoji nové modely: gravel bike Verne a silniční model Reason (na fotografiích). Zároveň tím slavnostně otevřela svůj pražský showroom. Značka Repete získala v roce 2015 jako jediná tuzemská značka ocenění za nejlepší silniční kolo na North American Handmade Bicycle Show.

Chcete se dozvědět více o firmě Repete či o stavbě špičkových rámů pro jízdní kola z oceli? Poslechněte si podcast! Je skvělé slyšet, že díky 3D tisku dokázali získat komponent do rámu, který umožnil vnitřní vedení kabeláže.

Část o využití 3D tisku při výrobě začíná v čase 33:47

www.repete.cc

Přejít na případovku Arrow outward
3D přípravek a manipulační kryt
Reference

Přípravek byl vytištěn na tiskárně HP Jet Fusion 4200 pro použití v nošovické továrně Hyundai, přesněji na hale finální montáže. Při 3D tisku byl kladen velký důraz na použitou technologii a materiál, protože se jedná o krycí ochranné pouzdro ručního zařízení, se kterým manipulují operátoři na výrobní lince.

Požadavkem byl dostatečně mechanicky odolný materiál, který zároveň nepřidá na celkové váze zařízení. Zlepšení je i na straně ergonomie, jelikož ochranné pouzdro udává přesný směr během montáže jednotlivých dílů a eliminuje tedy chybovost.

Přípravek je používán takřka v nepřetržitém provozu a v průběhu 3 měsíčního užívání se nevyskytnul žádný problém.

Použitým materiálem je práškový polyamid (PA 12), který se vyznačuje vysokou houževnatostí a optimálními mechanickými vlastnostmi. Vytištěné díly jsou neporézní, vodě odolné a mají i vynikající chemickou odolnost.

Přejít na případovku Arrow outward
3D vytištěné formy na výrobu customizovaných rovnátek
Reference

SmileDirectClub byl příkladem využití průmyslových 3D tiskáren pro sériovou výrobu. Projekt byl platformou, který se již od roku 2014 věnoval rovnání zubů a obecně transformaci úsměvu. Společnost spolupracovala s HP a využívala 3D tiskárnu Jet Fusion 4200. Výrobní prostory SmileDirectClubu představovali největší 3D tiskárenské zařízení ve Spojených státech.

Již při svém založení byla platforma průkopníkem v oboru, jelikož napomohla ke spojení zákazníků s přidruženou sítí více než 250 zubních lékařů a ortodontistů, kteří poskytují vzdálenou péči vyrovnávání zubů. K online předepsání léčby byly využívány 3D skeny prováděné na pobočkách SmileShop či klasické otisky zubů, které si zákazník udělá sám u sebe doma. K výrobě forem rovnátek se používal 3D tisk. Finální produkt pak byl klientům doručen až ke dveřím.

Vzhledem k narůstající oblibě platformy a s tím spojeným růstem počtu zákazníků bylo zapotřebí zvýšit výrobní kapacity. Viceprezident pro výzkum a vývoj John Dargis se k situaci vyjádřil následovně: „Když jsme začali s výrobou, byl nízký objemový výkon za 24 hodin a potřebovali jsme najít způsob, jak rychle zvýšit naši kapacitu, abychom uspokojili poptávku, a přitom zachovali dostupnou cenu.“ Díky inovativní výrobní technologii Multi Jet Fusion se to Nashvillské firmě povedlo. 3D tiskárny HP Jet Fusion 4200 produkovali výtisky (formy), na kterých byla následně tepelně tvarována průhledná rovnátka.

Díky využívání špičkových informačních technologií a telekomunikací, společně s vertikálně integrovaným modelem, se společnost stala revolucionářem v oblasti ústní hygieny. Vyráběla kvalitní rovnátka, která byla až o 60 % levnější než ta tradiční.

HP a SmileDirectClub také spolupracovali na novém programu recyklace, kdy se měly výtisky a nevyužitý materiál přetvářet na pelety pro vstřikování. Přestože společnost na konci roku 2023 ukončila svoji činnost, inspirovala ostatní firmy v oblasti 3D tisku zubních rovnátek a hlavně ukázala směr 3D tisku v oblasti sériové výroby. Zdroj: 3DPrint.com

Přejít na případovku Arrow outward
Handicapovaný hráč curlingu využívá 3D vytištěnou pomůcku pro hru
Reference

Pro člena české curlingové reprezentace vozíčkářů jsme pomohli vytvořit úchop na pomůcku pro odhoz kamene.

Hráči na vozíku využívají k odhozu kamene tzv. extender, což je dlouhá tyč se speciálním koncem, kterou herní kámen “odhodíte” po ledu. Technika i vybavení hrají vedle taktiky samotné při curlingu podstatnou roli. Konkrétnímu hráči však zdravotní stav (slabý úchop) nedovoluje použít extender standardním způsobem. Musí si pomáhat speciální úpravou, zjednodušeně řečeno jej proměnit na “berli”. V minulých letech tento nedostatek řešil kutilskými úpravami, které však musely být v souladu se sportovními regulemi.

Nový extender do nové sezony bylo navíc nutné, kvůli použité koncovce, vybavit zmíněným úchopem zrcadlově po obou stranách a různá domácí řešení už nepřipadala v úvahu. Jako nadšenec do nových technologií se rozhodl pro 3D tisk. 3D modely si navíc mohl zpracovat sám podle svých zkušeností a potřeb.

Pro samotnou výrobu úchopu na extenderu 3Dees navrhla využít 3D tiskárnu HP Multi Jet Fusion, protože výtisky musí snést vysokou zátěž, které je úchop při odhozu vystaven. Jiné aditivní technologie pracující s plasty by nepřipadaly v úvahu. Pokud se design osvědčí, hráč plánuje vyrobit i další náhradní díly, jejichž výroba jiným způsobem by buď nebyla možná, nebo by byla příliš nákladná.

Přejít na případovku Arrow outward
3D skener snímá bílou bustu T.G. Masaryka
Reference

Muzeum T.G.M. zrekonstruovalo a zmodernizovalo svoji expozici v Lánech. Součástí výstavy je interaktivní část založená na prvcích rozšíření reality. Speciální aplikace umožnuje návštěvníkům, aby si ve svém mobilním telefonu prohlédli exponáty, pro které již nebylo v prostorách muzea místo a jsou umístěné v depozitáři.

Dostali jsem za úkol naskenovat 16 soch a byst zpodobňujících prvního československého prezidenta a převést je do digitálních 3D modelů. Tyto modely posléze dále zpracovat a s pomocí partnera Affair Advertising je umístit do mobilní aplikace zaměřené na rozšířenou realitu. Aplikace je zdarma ke stažení na Appstore a Google Play.

Aplikaci si je schopen každý uživatel volně stáhnout do svého mobilního zařízení a sám si ji nainstalovat. Mobilní aplikace je propojená s kamerou v mobilním zařízení a snímá obraz reality před sebou. Aplikace detekuje snímanou scénu s vloženým tzv. markerem, což je v tomto případě fotka s konkrétním exponátem. Na základě této detekce aplikace rozpozná marker a umístí na displej mobilního zařízení relevantní digitální model. Uživatel si jej může pohybem obrazovky telefonu do různých směrů prohlížet ze všech stran včetně přibližování detailů.

Markery jsou umístěny v samotné expozici. Také se však mohou využít na propagačních materiálech Muzea. Návštěvník si může po stažení aplikace do svého mobilního telefonu prohlížet v mobilu vybrané artefakty po zaměření telefonu na konkrétní marker kdekoliv a kdykoliv.

3D data získaná 3D skenováním zároveň poslouží jako podklad pro případnou budoucí tvorbu replik.

Přejít na případovku Arrow outward
Původní a vytištěná vložka na bílém stole
Reference

Slévárna Draxton Brno je členem nadnárodní skupiny Draxton, která se specializuje na velkosériovou výrobu odlitků pro automobilový průmysl. Oslovili nás ve 3Dees a DAE 3D, abychom jim pomohli odstranit problémy s výrobou odlitku hydraulického třmenu kotoučové brzdy. Naší úlohou bylo pomocí aditivní výroby nahradit vložku k nálitku na modelové desce pro formovací linku DISAMATIC. Tato formovací linka má kapacitu až 280 pískových forem za hodinu. Původní řešení vložky bylo vyrobené z epoxidové pryskyřice s kousky slévárenského tmelu. Slabina této aplikace vězela v tom, že se vložky velmi rychle opotřebovaly, tmel z nich odpadával a způsoboval zadrobeniny v odlitcích. Oprava nebo výměna byla nutná po každých 1000 odformováních, tedy každé 2 dny.

Dle dat získaných 3D skenováním jsme vytvořili nový model vložky a vytiskli jej na 3D tiskárně HP Jet Fusion 4200. Tento model byl vyrobený přímo na míru a od nasazení do výroby má za sebou už víc než 11 000 odformovaní. Doposud na něm nejsou žádné viditelné známky opotřebení. Životnost se takto podařilo zvýšit až 11krát – při výrobní ceně jedné vložky 80 Kč. Zároveň jsme ušetřili čas spojený s opravou a výměnou vložek, což je při velkosériové výrobě tohoto typu obzvlášť důležité.

Dodatečná informace: Forma je vyrobená z nástrojové oceli se speciálním povlakem. Nálitky a vtoková soustava jsou z hliníku. Na přání klienta a ochrany jeho know-how byla část jedné fotografie zakryta.

Přejít na případovku Arrow outward
Nápojová plechovka Pepsi s designovým doplňkem
Reference

Pepsi Co. a Marvel Studios hledali možnosti využití nových technologií a kreativního designu pro posílení online kampaně před premiérou filmu Black Panther (Černý panter). Obě společnosti rozjeli spolupráci se záměrem vytvořit speciální limitovanou edici v podobě propagační kazety k filmu. Vedle tabletu, komiksu, fotografií z natáčení také obsahovala sadu pěti plechovek nápoje. Každý obal představoval jednu z hlavních postav filmu a na něj byla nasazena maska Černého pantera vytištěná na 3D tiskárně odpovídající designu konkrétní plechovky.

Vývojový tým PepsiCo pro obaly společně s designovým a inovačním centrem společnosti v New Yorku využili možnosti aplikovat nové technologie pro změnu koncepce přístupu k obalovým materiálům.

Nejdůležitější bylo vymyslet, jak vyrobit 250 kusů tvarově komplexní repliky masky Černého pantera a získat odolné plastové kusy s hezkým vzhledem a především při nízkým nákladech. Tvarová složitost a omezený počet kusů rychle vyloučil tradiční výrobu vstřikováním plastů a 3D tisk se brzy vynořil jako vhodná alternativa.

Prvotní design si odzkoušeli na interní stolní 3D tiskárně, která využívá nejrozšířenější technologii FDM. Ta je však pro konečnou aplikaci z pohledu kvality povrchu a rychlosti výroby nevhodná. Vývojáři provedli krátký průzkum trhu a do finálního rozhodování zařadili 5 aditivních technologií zahrnující selektivní spékání prášku laserem (SLS), stereolitografii (SLA), polyjet, CLIP a Multi Jet Fusion (MJF). Nakonec nechali vyrobit repliky na 3D tiskárnách SLS, CLIP a MJF, aby pochopili efektivitu výroby a tedy vyhodnotili nejvhodnější aplikaci pro celý projekt.

Po porovnání výrobních nákladů, míry zachovaného detailu, kvality povrchu a přesnosti se tým rozhodl pro 3D tiskárnu HP Multi Jet Fusion. Jedním z rozhodujících faktorů byla také trvanlivost výtisků. Předpokládalo se, že se plechovky stanou cenným sběratelským artiklem a musí tedy vydržet minimálně 10 – 20 let ve stejném stavu. Technologie SLA nebo Polyjet například nabízely vyšší míru detailu a hladší povrch, nicméně nebyla záruka, že by po letech nevybledla ikonická sytě černá barva. Výtisky z těchto technologií často podléhají degradaci působením vlivů okolního prostředí, jakými jsou např. změny teplot a UV záření.

Po vytištění a nasazení dílů na plechovky byly provedeny finální testy odolnosti vůči přepravním otřesům. Sesazený komplet prošel Marvel a Black Panther jsou registrované obchodní známky Marvel Characters, Inc., aby se ověřila těsnost spojení obalu plechovky s maskou a propagační kazeta tak v pořádku došla stovkám osobností s velkým vlivem v online prostoru.

Celý projekt zabral 6 měsíců od původní myšlenky po zaslání kazety v čase zahájení propagační kampaně a uvedení filmu do distribuce. Výsledkem byly četné posty na Twitteru, Instagramu a YouTube s více než 10 mil. impresí.

Přejít na případovku Arrow outward
Nastoupení členové švýcarské gardy mají na hlavách 3D vytištěné přilby
Reference

Švýcarská garda střeží po staletí sídlo papeže a díky 3D tisku získává nejstarší fungující armáda světa technologické vylepšení. Od 15. stolení se stejnokroj gardistů v podstatě nezměnil. Jedna část, ale nutně potřebovala inovaci. Těžké ocelové přilby způsobovaly na horkém letním slunci strážcům popáleniny na kůži. 3D tisk pomohl nahradit kov za plastovou repliku, která je odolná vůči nárazu a povětrnostním vlivům. Je především lehká a chladí díky konstrukci speciálních ventilačních kanálů. Náklady na výrobu jedné přilby na 3D tiskárně HP Multi Jet Fusion jsou navíc o polovinu nižší než u kovové verze. Díky příspěvku soukromých dárců již bylo vyrobeno přes 40 přileb a dalších 60 se bude tisknout.

Přejít na případovku Arrow outward
Dopravníkový pás s vytištěným bezpečnostním krytem
Reference

Jeden z největších světových internetových obchodů potřeboval pomocí 3D tisku vyřešit bezpečnostní prvek na dopravníkových pásech ve svých logistických centrech. Jednalo se o specifickou záslepku, která částečně zakrývá prostory mezi hnacími řemeny a chrání tak zaměstnance před pracovním úrazem při manipulaci s balíky na pásu. Původně byly záslepky ve dvou provedeních a naším úkolem bylo sjednotit design a vytvořit jednu universální záslepku, která bude uživatelsky přívětivá a bude se lehce nasazovat a sundávat.

Po odzkoušení dvou prototypů vytištěných z materiálu PA 12 na 3D tiskárně HP Jet Fusion 4200 jsme ihned vytiskli další desítky kusů na dlouhodobé ověření. Do jedné tiskové úlohy se vejde až 560 dílů, které se vytisknou už za 10 hodin. Materiál PA 12 se ukázal jako dostatečně houževnatý a odolný pro náročné podmínky dopravníkových pásů. Po jejich úspěšném nasazení chce firma využít technologii 3D tisku HP Jet Fusion na výrobu funkčních záslepek pro svůj logistický systém v celé Evropě.

Přejít na případovku Arrow outward
Replika náhrobku vyrobená 3D tiskem z písku v přepravní bedně
Reference

Pro severočeské muzeum jsme vytvořili repliku náhrobku významného rodáka Kryštofa z Karlovic a Červeného hrádku, která se stala stálou součástí expozice. Nejprve jsme náhrobek snímali v kostele sv. Jiljí v Jirkově, kde je umístěn. 3D skenování jsme provedli 3D skenery Artec (Eva a Spider). Data jsme posléze upravili v počítači a vytvořili digitalizovanou podobu originálu. Vzhledem k rozměrům a objemu spotřebovaného materiálu na 3D tisk repliky jsme zvolili aditivní technologii Voxeljet. 3D tiskárna Voxeljet je obecně vhodná pro vytváření replik kulturních památek, protože nabízí relativně nízké náklady oproti tradičním metodám výroby. Výhodou je vysoká míra detailů reliéfu a především výsledný povrch, který připomíná opracovaný kámen (např. pískovec).

Výsledný objekt má hmotnost kolem 80 kg a rozměry 80 cm na délku a 27 cm na šířku.

U technologie Voxeljet probíhá 3D tisk po vrstvách a to postupným spojováním jemných sypkých materiálů pomocí tekutého pojiva. Stavebním materiálem je v tomto případě jemnozrný písek, který se vedle vytváření replik také používá pro výrobu forem ve slévárenství. Výsledný model se na závěr impregnuje.

Podívejte na neomezené možnosti technologie Voxeljet při tisku rozměrných uměleckých děl z písku:

Digital Grotesque . Printing Architecture from Digital Grotesque on Vimeo.

Přejít na případovku Arrow outward
Úchopový gripper vyrobený 3D tiskem
Reference

Španělská společnost IAM 3D vyvinula dva jednoduché pneumatické úchopové systémy, které jsou dokonale vzduchotěsné a vytištěné v jednom kuse na 3D tiskárně HP Jet Fusion. Fungují bez jediného montovaného spoje jen pomocí změny tlaku vzduchu uvnitř dílu a zároveň se vyznačují nízkou hmotností a tvarem přizpůsobeným na míru konkrétní součástce, kterou přenášejí.



Pneumatický úchopový systém



Pnematický úchopový systém na robotickém ramenu

Přejít na případovku Arrow outward
Irský vlkodav má na pravé zadní noze 3D vytištěnou ortézu
Reference

V humánní medicíně se 3D tisk využívá v řadě oblastí již několik let. Postupně se však také více aplikuje ve veterinární oblasti, konkrétně se jedná o různé typy ortéz pro zvířata. Český designér Jan Jiránek se zabývá 3D modelováním ortéz pro psy a jejich optimalizací pro 3D tisk. Zároveň stojí u zrodu projektu AnyoneGo, který vyvíjí nejen zmiňované ortézy, ale také unikátní invalidní vozíček pro domácí zvířata. Nezůstávají pouze u zvířecích pomůcek, ale vyvíjejí též zajímavé produkty pro vozíčkáře či jinak hendikepované lidi.

Původní technologií 3D tisku pro psí ortézu byla FDM, která se však ukázala jako nevhodná kvůli velkému mechanickému zatížení ortézy. Průmyslové 3D tiskárny FDM mají vynikající mechanické vlastnosti v osách X a Y, ale v ose Z, kde jsou jednotlivé vrstvy plastu nanášeny na sebe, mohou díly při větším tlaku praskat. Technologie 3D tisku HP Multi Jet Fusion vyniká pevností a houževnatostí dílů ve všech osách. Materiál polyamid PA 12 má navíc velmi dobré chemické vlastnosti a je voděodolný.

Pan Jiránek nás požádal o využití 3D tiskárny HP Jet Fusion 4200 na výrobu prototypu ortézy pro zadní nohu vlkodava. Po otestování prototypu na noze velmi aktivního psa, byla vytvořena finální verze, kterou vidíte na přiložených fotografiích. Průměrný dospělý vlkodav váží 65 kg a při jeho pohybu vzniká velká kinetická síla, kterou musí jednotlivé díly ortézy snést. Technologie HP Multijet Fusion se ukázala jako vhodná nejen z hlediska mechanických vlastností, ale také pro svoji efektivitu výroby. Kompletní ortéza složená z 12 dílů byla vytištěna za 10 hodin.

Přejít na případovku Arrow outward
Modrý tvar vyrobený 3D tiskem, který definuje matematickou rovnici v prostoru
Reference

Matematiku lze zobrazit i tak, aby jí rozuměly smysly. Výstava IMAGINARY uspořádaná v rámci Veletrhu vědy 2016 ukazovala, jak mohou vypadat nudné vzorce ve 3D a nebo jak lze naopak vyjádřit známý tvar matematickou rovnicí. Za rovnicemi x3 + y2 z3 + yz4 = 0 nebo (y3-x2-z2)3 = 27x2y3z se tak mohou skrývat tvary a názvy jako sněhová vločka nebo spitz. Viz fotogalerie.

Imaginary je interaktivní putovní výstavou Matematického výzkumného institutu Oberwolfach (Mathematisches Forschungsinstitut Oberwolfach) a Institutu Isaaca Newtona pro matematické vědy (Issac Newton Institute for Mathematical Sciences). Autory podkladů pro výstavu jsou Herwig Hauser a Sebastian Gann. Vlastní tvary si můžete vytvořit na imaginary.org.

Přejít na případovku Arrow outward
Prstýnek na dva prsty nasazený na ruce
Reference

Designérka Viktoria Vittori navrhla pro módní show Fashion STL 2015 kolekci s názvem Tisková úloha. Autorčiným záměrem bylo ukázat možnosti průmyslového 3D tisku jak při navrhování jednotlivých módních prvků, tak při výrobě funkčních výrobků a hlavně jejich přizpůsobení individuálním potřebám klientek. Kolekce se skládala z obuvi, náhrdelníku, prstenu a náramku. Vše bylo vymyšleno tak, aby celou kolekci bylo možné vyrobit v rámci jedné tiskové úlohy.

Pomohli jsme převést autorčiny návrhy do podoby 3D modelů. Provedli několik testovacích výtisků. Finální verze byly povrchově upraveny. Obuv byla doplněna o koženou výstelku a tenkou gumovou podrážku pro dosažení maximálního pohodlí. Boty je možné jakkoliv upravit a přizpůsobit velikosti nohy její nositelky. Kolekce měla velký úspěch a její jednotlivé části jsou prodejné.

Viktoria Vittori
V roce 2013 vystudovala módní návrhářství v Bratislavě. Během studia absolvovala stáž v ateliéru designu oděvu a obuvi pod vedením Liběny Rochové, kde získala vztah ke tvorbě obuvi. Ráda pracuje s čistými plochami a ze všeho nejvíc ji baví tvorba konceptů. Možná právě proto aktuálně působí v grafickém studiu Kreatorium. Více také na https://www.behance.net/viktoriavittori

Přejít na případovku Arrow outward
Jet surf s 3D tištěnými komponenty jede rychle po vodní hladině
Reference

První česká aplikace technologie HP Multi Jet Fusion při sériové výrobě 400 funkčních dílů.

Inovativní firma MSR Engines vyvíjí spalovací motory pro sportovní využití v motokárách nebo v různých disciplínách automobilového sportu. Zakladatel společnosti Martin Šula se jako všestranný sportovec jednou nechal přemluvit na surfování, kde ho napadlo spojit tradiční surf se spalovacím motorem. Výsledkem tohoto nápadu je světově unikátní motorizované surfové prkno Jetsurf.

MSR Engines se obrátila na 3Dees s požadavkem sériové výroby specifického dílu, který je součástí chlazení motoru. Firma měla zkušenosti se 3D tiskem a technologii FDM úspěšně používá při prototypování. Pro výrobu stovek až tisíců kusů dílů s vysokými nároky na vodotěsnost a vzduchotěsnost se však technologie FDM ukázala jako méně vhodná a příliš pomalá.

Navrhli jsme využití technologie Multi Jet Fusion (MJF) a materiál PA12. Nejprve jsme vytiskli testovací vzorek a následně dalších 400 kusů pro přímou montáž do motorů. Firma je s výsledky sériové výroby na HP Jet Fusion 4200 spokojena. Díly jsou vysoce odolné, chemicky a mechanicky stabilní i v náročných klimatických podmínkých při působení mořské vody a slunečního záření. S vývojem novým materiálů se zvažují nové aplikace na Jetsurfu.

Přejít na případovku Arrow outward
Reference

Klient LIFTEC CZ měl požadavek na návrh a výrobu plastových držáků, v rámci kterých se vystředily plechové díly pro laserový popisovač. Vymodelovali jsme přípravek tak, aby do něj sedlo více typů součástek. Vytiskli jsme prototyp k otestování a následně jsme vytiskli sadu funkčních držáků přímo do výroby.

Přejít na případovku Arrow outward
Reference

Na základě požadavku zákazníka jsme navrhli a vymodelovali prototyp rámečku do modulu pro docházkový systém pro testování. Výsledný 3D model jsme vytiskli na 3D tiskárně technologií FDM.

Součástí výstupu byl také technický výkres pro čelný pohledový plech.

Přejít na případovku Arrow outward
Reference

Několik zákazníků společnosti vyžadovalo ovládací systém do výtahu s tlačítky, které obsahují Braillovo písmo. Požádali nás, abychom vytvořili dvě sady tlačítek pro testování v provozu výtahu. Vzhledem k očekávané zátěži a odolnosti jsme navrhli vyrobit jednu sadu z alumidu (směs nylonu a hliníku) a z nerezové oceli.

Naskenovali jsme originální tlačítka. Vymodelovali jsme nová a do nich přidali Braillovo písmo. Prototypy jsme nechali vytisknout na 3D tiskárnách technologií SLS a Binder Jetting.

Přejít na případovku Arrow outward
Reference

Slovenská společnost nás oslovila s tím, že by potřebovala náhradní ozubená kolečka do tiskařského stroje, která se již nevyrábí. Vzhledem k tomu, že jich potřebovala jen několik desítek, nevyplatilo by se investovat například do výroby formy na vstřikování plastů.

Originální díl jsme naskenovali optickým skenerem Artec Spider. Z něj se odečtou přesné údaje (rozměry). Kolečko jsme posléze znovu vymodelovali ve formátu CAD, protože 3D skenery někdy špatně snímají malé, ostré hrany. Originální díl byl navíc opotřebován a bylo tak nutné na některých místech přidat materiál.

Na výtisku z desktopové 3D tiskárny, který nesnese vysokou funkční zátěž, se štípaly zuby. Proto jsme zvolili průmyslovou technologii.

Přejít na případovku Arrow outward
Reference

Česká republika je zařadila mezi několik zemí na světě, které rozvíjejí využití 3D tisku v kardiochirurgii.

3D tisk v lékařství se používá v několika oblastech. Vedle edukačních a prezentačních pomůcek, přes diagnostiku, operační pomůcky a implantáty až po protetické pomůcky. V poslední době se také používá jako prostředek pro takzvanou PŘEDOPERAČNÍ PŘÍPRAVU.

Ve spolupráci s Kardiocentrem Nemocnice Podlesí v Třinci jsme získali anonymizovaná data srdce z počítačového tomografu. Belgická společnost Materialise nám zapůjčila ke krátkodobému testování software Mimics Medical 19.0, který umožňuje zpracovávat objemná data z diagnostických zařízení, segmentovat jednotlivé části lidského těla a zpracovat je do podoby STL souborů, které jsou vhodné pro 3D tisk.

Nejprve jsme provedli takzvaný thresholding, tedy laicky řečeno výběr odstínů šedi, které nás na snímcích zajímají. Při segmentaci modelu srdce se většinou segmentuje vnitřní objem krve s kontrastní látkou, kterou je srdce naplněno v okamžiku snímání. Poté se pomocí algoritmu vyselektuje pouze spojitý model srdce a odmažou se okolní objekty. Takovýto 3D model je poté možné převést do tisknutelného STL souboru. Jelikož se segmentoval vnitřní objem krve, je nutné 3D model ještě odsadit o tloušťku cca 2 mm, kterou se simuluje tloušťka svaloviny.

Výstupem byl 3D model srdce, který jsme prezentovali na několika lékařských setkáních. Spolu s týmem expertů z londýnského Institutu kardiovaskulárních věd jsme o našich zkušenostech s 3D tiskem srdce také hovořili na mezinárodní konferenci kardiologů EuroCMR v pražském Clarionu.

Přejít na případovku Arrow outward
Reference

Naskenovali jsme obličej výtvarnice Šárky Koudelové pro ústřední exponát její autorské výstavy PRISM v Chebu. Upravili do podoby masky a vytiskli na 3D tiskárně Projet 660Pro v reálné velikosti s dírami místo očí.

Přejít na případovku Arrow outward
Reference

Upravili jsme a vytiskli modely vybraných budov (např. Liberecká radnice), které se nacházejí na náměstí Dr. E. Beneše v Liberci. Modely posloužily pro městskou hru “stopovačka”, hranou v Liberci a blízkém okolí.

V jedné fázi hry byla nalezena UV baterka, která při posvícení na model rozzářila střechy některých domů. Na těch pak byly umístěny další nápovědy. Pro vytvoření miniatur budov jsme zvolili jako vhodnou technologii 3D tisku Color Jet Printing.

Přejít na případovku Arrow outward
Reference

Podíleli jsme se na tvorbě kolekce NEMESIS Dany Bezděkové. Šlo o propojení technologie 3D tisku s klasickou šperkařskou technikou. Barevné části šperků byly vyrobeny na 3D tiskárně Zortrax.

Přejít na případovku Arrow outward
Reference

Vytvořili jsme model území na 3D tiskárně pro společnost Skymaps, která zpracovává 3D modely a ortofomapy použitím moderních kamer a fotoaparátů ve spojení s bezpilotními leteckými prostředky. Jedná se o prezentaci projektu přečerpávací vodní elektrárny. Vzhledem k požadavku na barevnost modelu a přirozenost vzhledu jsme zvolili technologii Color Jet Printing a materiál VisiJet.

Přejít na případovku Arrow outward
Reference

Pro klienta jsme zpracovali 3D tisk modelu hotelu Dvorana v Karlových Varech. Dostali jsme výkresy a s pomocí odborného 3D modeláře jsme jej vymodelovali a nechali vytisknout z práškového kompozitu na 3D tiskárně Projet 660. Postupně takto vytvoříme kompletní hotelový areál.

Přejít na případovku Arrow outward
Reference

Pro Národní muzeum jsme vytiskli 3D model hlavy keltského héroa ze Mšených Žehrovic, která patří mezi TOP předměty archeologické sbírky. Hlava je jednou z ikon keltského umění a byla vytvořena zřejmě koncem 3. století před Kristem ze středočeské opuky. 3D model bude použit pro výrobu zmenšených replik sbírkového předmětu. Navrhli jsme technologii 3D tisku Color Jet Printing a materiál VisiJet, jehož povrch nejvíce připomíná původní opracovaný materiál.

Přejít na případovku Arrow outward
Reference

Pro výstavu Sport za Velké války pořádanou v Národním památníku na Vítkově jsme vytvořili zajímavý exponát pro nevidomé návštěvníky.

Výstava přináší pohled na dva rozdílné a zdánlivě nesouvisející fenomény, a to první světovou válku a český sport. Připomene osudy sportovních nadšenců, amatérů i začínajících profesionálů jak na poli válečném, tak sportovním.

Pracovníci Historického muzea nás oslovili s požadavkem naskenovat cenný originál modelu Běchovické trati, navrhnout technologii 3D tisku a povrchovou úpravu výtisku. Kopii modelu trati jsme vytiskli ve třech kusech na 3D tiskárně. Slepili dohromady v jeden model a upravili lakováním do výsledné podoby.

Přejít na případovku Arrow outward
Reference

V současné době znesnadňuje získávání biologického materiálu nutného pro studium lidského těla celá řada legislativních opatření a lékařské fakulty tak řeší problém s nedostatkem lidských tkání a kostí pro výuku studentů.

Anatomický ústav 2. lékařské fakulty Univerzity Karlovy se dlouhodobě zabývá tím, jak nedostatek kostí a dalších struktur lidského těla překlenout, a proto se zaměřil na využití technologie 3D skenování a 3D tisku pro vytvoření přesných anatomických modelů. To konkrétně znamenalo naskenovat většinu samostatných kostí tvořících lidskou kostru (dohromady 43 kostí) a následně vytisknout jednotlivé kopie z ABS plastu na 3D tiskárně.

Anatomický ústav 1. LF UK nás oslovil, protože máme skenovací technikou Artec, jež může snímat nejen geometrii modelu, ale také jeho textury, tedy barevný povrch. Obdrželi jsme sadu pečlivě vybraných a cenných originálů kostí. Vzhledem k mechanickým vlastnostem některých součástí skeletu, např. některých kostí lebky, nepřipadalo v úvahu využít klasické metody vytváření kopií, jako např. odlévání, aby nedošlo k poškození samotné struktury kosti. Kopie získané 3D skenováním a následným 3D tiskem jsou navíc přesnější, obsahují všechny detaily povrchu kostí a jsou odolnější vůči poškození, než dosud používané jiné technologie (např. sádrové nebo plastové odlitky).

Na každou kost jsme nejprve nanesli speciální zmatňující sprej, aby nedocházelo k nežádoucím odleskům. Po samotném naskenování jsme z jednotlivých snímků v počítači sestavili finální 3D model. Nejsložitější bylo skenovat lebeční spodinu s množstvím dutin a kanálků, kde jsme nakonec využili počítačový tomograf, jehož záření dokázalo zaznamenat veškerá místa, kam se optický skener nedostane.

Přejít na případovku Arrow outward
Reference

Koncem roku každá firma řeší originální dárky pro významné klienty. Je důležité, aby takové dárkové předměty zprostředkovaly určité sdělení o firmě, nebo značce. Pro společnost Naviga 4 bylo podstatné sdělit svým významným klientům svou novou oblast působení – služby 3D tisku.

Dárkový předmět vytisknutý na profesionální 3D tiskárně v plnobarevném provedení byl pro Navigu 4 jasnou volbou. Samotná podoba předmětu měla zároveň vystihovat hlavní poslání firmy. Podstatou poradenské činnosti jsou správné informace. Jako vizuálně velmi vděčný symbol byla vybrána šroubovice DNA – nositelka genetické informace všech organismů. Kreativní tým 3Dees zhotovil počítačový 3D model šroubovice tak, aby byl vhodný pro tisk na 3D tiskárně ProJet 660 Pro. Cílem bylo na vytisknutém modelu ukázat její benefity, a to zejména: plnobarevný tisk, možnost tisknout prezentační nefunkční prototypy, příležitost demonstrace zvětšeniny lidského těla, možnost uplatnění 3D výtisků v marketingových materiálech firmy. Model byl následně použit do PF-ky firmy, klíčový vizuál se pořizoval přímo na 3D tiskárně.

Přejít na případovku Arrow outward
Reference

Společnost TR-walls je jedním z nejvýznamnějších výrobců a pronajímatelů umělých stěn v ČR. Obdrželi jsme 3D model horolezecké stěny. Výsledkem měl být plnobarevný model horolezecké stěny určený pro prezentační účely.

Před samotným tiskem jsme 3D model museli upravit. Úpravy směřovaly ke kompatibilitě s 3D tiskárnou, opravě drobných nedostatků a zejména k optimalizaci spotřeby materiálu. Té jsme dosáhli náhradou plných částí 3D modelu za duté. Tisk proběhl na 3D tiskárně ProJet 660 Pro a výsledný model byl zhotoven za podstatně kratší dobu oproti klasickým metodám. Tradičně se podobné modely zhotovují buď z polystyrenu, nebo z překližky. Někdy se také vymodeluje z hlíny a pak odlije do sádry. Výhoda 3D tisku modelu je velká úspora času a možnost model probarvit přímo při tisku. Další výhodou je opakovatelnost tisku.

Přejít na případovku Arrow outward
Reference

Koncem roku každá firma řeší originální dárky pro významné klienty. Je důležité, aby takové dárkové předměty zprostředkovaly určité sdělení o firmě, nebo značce. Pro společnost Naviga 4 bylo podstatné sdělit svým významným klientům svou novou oblast působení – služby 3D tisku.

Dárkový předmět vytisknutý na profesionální 3D tiskárně v plnobarevném provedení byl pro Navigu 4 jasnou volbou. Samotná podoba předmětu měla zároveň vystihovat hlavní poslání firmy. Podstatou poradenské činnosti jsou správné informace. Jako vizuálně velmi vděčný symbol byla vybrána šroubovice DNA – nositelka genetické informace všech organismů. Kreativní tým 3Dees zhotovil počítačový 3D model šroubovice tak, aby byl vhodný pro tisk na 3D tiskárně ProJet 660 Pro. Cílem bylo na vytisknutém modelu ukázat její benefity, a to zejména: plnobarevný tisk, možnost tisknout prezentační nefunkční prototypy, příležitost demonstrace zvětšeniny lidského těla, možnost uplatnění 3D výtisků v marketingových materiálech firmy. Model byl následně použit do PF-ky firmy, klíčový vizuál se pořizoval přímo na 3D tiskárně.

Přejít na případovku Arrow outward
Reference

Dopravní podnik hl. m. Prahy přišel s požadavkem vyrobit model bederní opěrky v sedadlech starších typů autobusů, které se už nevyrábí. Zbylo posledních pár kusů na skladě a hledaly se možnosti, jak je nahradit. Dodatečný požadavek byl, aby nová opěrka byla tužší. Původní model jsme tedy upravili tak, aby se výsledný prototyp choval jinak než originál. Po odzkoušení různých technologií a materiálů byl jako nejvhodnější vybrán tisk na tiskárně produkční řady FORTUS 360mc z nylonu. Opěrky přímo z tiskárny směřovaly do sedadel a jsou testovány v provozu.

Fotografie ukazují původní bederní opěrku a její umístění v sedadle, upravený prototyp s pohledy zespodu a shora.

Přejít na případovku Arrow outward
Reference

Realizace kreativní myšlenky při produkci reklamního spotu na Škoda Fabia vyžadovala použití zmenšených modelů auta na dálkové ovládání. Tisknutelný 3D model karoserie auta se získal zpracováním původního modelu auta. Znamenalo to zpracování velkého objemu dat ve specializovaném softwaru, na což je naše centrum 3D tisku vhodně vybaveno. Karosérie byly vytištěny na tiskárně produkční řady FORTUS 360mc z materiálu ABS. Povrchovou úpravu prováděli specializovaní externí modeláři.

Přejít na případovku Arrow outward
Reference

Kampaň na podporu Půjčky pro bydlení finančního domu Wüstenrot s headlinem "Nebuďte konzervy! Rekonstruujte!" zdůrazňuje potřebu rekonstrukce vlastního bydlení a k tomu originálním způsobem využívá možnosti 3D tisku. Jejím hlavním vizuálním motivem je krabička od rybiček, v níž je vidět starší byt, který si na první pohled říká o změnu. Část kampaně realizovala agentura Frontend, která nás oslovila s požadavkem připravit desítky modelů do těchto krabiček. Naše spolupráce spočívala v dialogu s externím modelářem, který na základě našich instrukcí připravoval model tak, aby odpovídal vizuálu na billboardech a zároveň byl tisknutelný z kompozitního materiálu na tiskárně ProJet 660pro. Výsledkem byly vytištěné plnobarevné miniatury pokoje, které se bez další úpravy vkládaly do kovových krabiček.

Vizuály ukazují podobu reklamní kampaně a miniaturu pokoje v krabičce.

Rádi vám ukážeme, jak využít 3D technologie při efektivních kampaních. Zastavte se u nás.

Přejít na případovku Arrow outward
Reference
