3D skenování

Velmi přesné 3D skenování

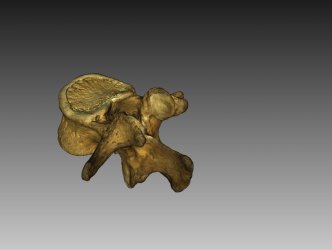

Se skenery ATOS od firmy GOM můžeme skenovat s přesností od 0,01 mm a hustotou dat 34 bodů na 1 mm. Výstupem ze skenování je 3D model tvořený křivostně optimalizovanou polygonální sítí, kterou lze vyexportovat do formátu STL.

Díky unikátním technologiím jako je vertikální a horizontální projekce, Triple Scan funkce, spojování pixelů, ekvalizér modrého světla nebo automatická detekce odlesků jsou výsledná naskenovaná data velmi přesná s minimálním šumem.

Skener je mobilní a skenovat lze velmi malé až středně velké díly do 2 m.

Rozměrová kontrola dílu

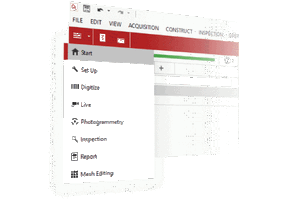

Porovnání naskenovaných dat s nominálním CAD modelem. Používáme software GOM Inspect Professional, který patří k absolutní špičce v inspekčních softwarech. Nejčastěji se používá porovnání 3D dat pomocí barevné mapy odchylek nebo pomocí inspekčních řezů. Kontrolovat lze také délkové či úhlové kóty nebo geometrické tolerance tvaru a polohy.

Výstupem může být nejen přehledný PDF report s obrázky, tabulky nebo grafy, ale také data do excelu nebo celý projekt pro volnou verzi prohlížeče GOM Inspect.

Reverzní inženýrství a 3D modelování

Při revenrním inženýrství převádíme naskenovaná data (polygonální síť) do plošného 3D modelu (CAD). Plošný model je nutný v případě, když se mají naskenovaná data načíst do nějakého CAD softwaru (úprava geometrie). Používáme software ZEISS Reverse Engineering, který má spoustu nástrojů pro rychlé vymodelování ploch na polygonální síti.

Přesnost plošného modelu vůči originálnímu skenu je kontrolována barevnou mapou odchylek, hladkost ploch se kontroluje pomocí zebra mapy.

Výstupem je 3D model ve formátu IGES nebo STEP.
